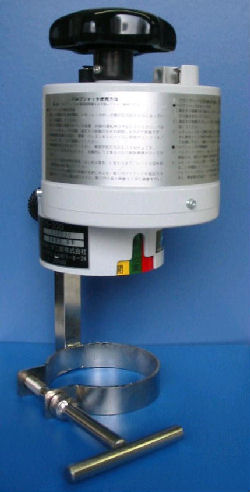

バルブシャッター
 |
バルブシャッターは高圧容器の元弁緊急遮断装置で、高圧ガス漏れによる爆発及びガス中毒等の事故発生の未然防止、異常反応あるいは地震時に於ける二次災害等の防止を目的にして開発された商品です。 仕様詳細のダウンロード(PDF) |
 |
(*1)従来のロック機構はシリンダ、カム、リンク、ウオームギアの組合せによるメカニカル機構を採用していましたが、
新型は直動式シリンダのON、OFF動作で作動するシンプルで信頼性の高い新機構を採用しました。
| 型式 | VS-200 | |
| 操作方法 | 元弁開 | 手動セット |
| 元弁遮断 | うず巻バネ駆動 | |
| ロック可能作動用空気圧*2) | 0.25～0.90MPa | |
| ロック推奨作動用空気圧 | 0.35MPa | |
| 作動用空気導入口 | φ6／4mm樹脂配管 | |
| 元弁締付けトルク | 5.0～7.0 N・m (元弁遮断時) | |

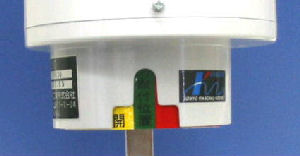

| 作動確認 | カラーインジケータ | |
| 高圧容器取付方法 | クランプハンドル方式 | |
| 外形寸法 | (W)約φ118×(D)173×(H)296 | |
| 質量 | 約3.0kg | |
(*2)作動制御には圧縮空気、圧縮窒素、圧縮二酸化炭素等の圧縮ガス（空気圧、推奨0.35MPa）を印加する事により「バルブ開」の状態でロックし、
外部の各種ガス警報装置、感震器等からの異常信号を利用して空気圧を放出する事により、ロックが解除され強制「元弁遮断」になります。
注）作動制御空気には可燃性ガス、毒性ガス、高濃度酸素等は絶対に使用しないでください。事故、災害の原因になります。
今回のニューモデルは、本装置の最も重要な機能である、正常時（作動用空気圧を印加）は「元弁（バルブ）開」の状態で駆動力をロックし、異常発生時（作動用空気圧を放出）には駆動力を解放することにより、元弁を遮断するための信頼性を更に高めた新商品です。本商品は防爆性を考慮して、作動制御には空気圧を、また元弁遮断駆動力にはうず巻きバネの解放エネルギを利用しています。
